時間面積通斷法熱計量控制系統
1、概述
時間面積通斷法熱計量控制系統是由溫控器，閥控器，樓棟熱量表和MBUS熱表采集器組成。溫控器安裝在用戶房間內，閥控器安裝在管道井里，溫控器和閥控器采用無線通訊。而MBUS 采集器則通過MBUS 總線采集閥控器的溫度和開關閥時間比例與熱量表的熱量數據，將熱量數據分攤到每一個用戶。
時間面積通斷法熱計量控制系統通過供暖的通斷時間再分攤總熱量，真正實現了用戶可以按需用熱，用多少熱量交多少錢，公平公正。與此同時，方便了熱力公司遠程控制及監控每家住戶的用熱情況（溫度是否達標等），及時解決供暖過程中出現的問題，有效地提高了熱力人員的工作效率。
2、系統功能
2.1以每戶的供暖系統通水時間為依據，分攤建筑的總熱量，實現用多少分攤多少；
2.2用戶溫度設定：用戶可以通過室內溫度控制器來調節室溫，從而控制閥的通斷；
2.3應用的直觀性，采用熱量分攤公式實現計量收費；
2.4用戶通斷閥的通斷時間和用戶的使用熱量自動上傳功能；
2.5客戶端動態顯示及報表功能；
2.6用戶監測報警范圍可調功能。
3、智能采集器
3.1MBUS采集器通過MBUS 總線采集室外閥門控制器的溫度和開關閥時間比
例和熱量大表的熱量數據，將熱量數據分攤到每一個用戶。
3.2 采集到控制器的數據，并自動上傳到管理中心，接受管理中心指令，還
有歷史數據的存儲功能（可至少存儲2個采暖期歷史數據），可擴展；
3.3具有MBUS/485兩種接口，方便擴展；
3.4可擴展為帶漢顯輪顯用戶數據，亦可以配套觸摸屏。
4、溫控器

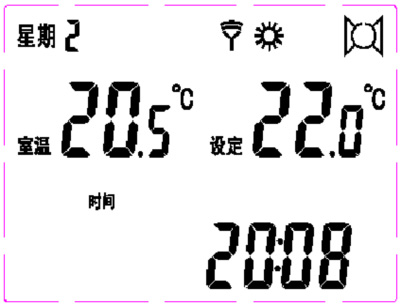

安裝在用戶內，液晶顯示，可以顯示室內溫度和設定溫度；（圖為顯示界面）
4.2 根據用戶設置溫度和室內溫度控制閥體，實現室內溫度的自動調節；
5、溫控閥
5.1 通過用戶設定溫度與室內的溫度差來實現閥門通斷；當室內溫度高于設定溫度，閥門關閉；當室內溫度低于設定溫度，閥門打開；
5.2 若閥門連續七天處于單一狀態，每隔七天進行周期開關閥一次；
5.3 閥門的LED燈顯示功能，分為電源燈、閥門狀態燈（包括閥門開啟狀態燈、閥門關閉狀態燈）、通訊狀態燈；
6、遠程管理中心
遠程管理中心有專業的管理軟件和服務器電腦等硬件構成。具有住戶溫度查詢、閥控查詢、設置用戶溫度設置范圍操作等功能。

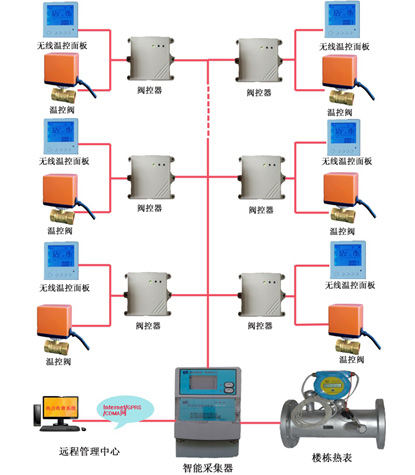

7、系統構成圖
8、計費方式
8.1 每一戶的供暖費 = 基本熱費 + 實際分攤熱量 * 熱費單價
8.2 分攤計算公式如圖所示：
